Главная Экранированные и чистые помещения

Экранированные и чистые помещения

Экранирование помещений широко применяется в самых разных отраслях промышленности, медицине и науке, в исследовательских и производственных проектах, а также при решении задач военно-промышленного комплекса. В таких конструкциях используются специальные материалы покрытий, специальные решения для обеспечения максимально комфортных условий работы обслуживающего персонала, реализуются особые технологические решения для вентиляции и организация водо-, тепло-, электроснабжения и автоматики, а также особые способы установки оборудования.

Экранированное помещение – это комната или самостоятельное сооружение, которое выполнено на базе проектного задания, предусматривающего решение следующих задач:

  • выбор материалов для экрана, его размеры, тип и количество оконных и дверных проемов;
  • определение необходимой эффективности в заданном диапазоне частот;
  • определение конструкции основных узлов: крепление экрана к полу, потолку и стенам, способы соединения листов экрана и электромагнитного экранирования вводов различных коммуникаций, вентиляционных систем, устройство контактных систем;
  • выбор варианта размещения аппаратуры, обеспечивающего простоту фильтрации помехо несущих сетей и минимальный уровень помех;
  • выбор способов прокладки/ввода кабелей, несущих несинусоидальные напряжения или токи, и нефильтруемых кабелей высокой частоты;
  • определение типов и количества кабелей, вводимых в экран, выбор типов фильтров и мест их монтажа, составление схемы разводки электросетей.

Радиочастотные безэховые камеры обеспечивают существенное снижение уровня переотражения электромагнитных волн от экрана и иных токопроводящих элементов. Это позволяет проводить испытания в условиях, имитирующих открытое пространство. Требования к таким (т.н. альтернативным) измерительным площадкам содержит ГОСТ Р 51320 – 99.

Нормативные документы

  • МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ 30372-95. ГОСТ P 50397-92. УДК 621.38.001.4 : 006.354. Группа Э00

СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ. Термины и определения. Electromagnetic compatibility for electronic equipment. Terms and definitions. ОКСТУ 3401, 6301, 6501. Дата введения 1997—01—01.

ГОСТ 30372-95. ГОСТ P 50397-92

  • ГОСТ Р 50414-92. Совместимость технических средств электромагнитная. Оборудование для испытаний. Камеры экранированные. Классы, основные параметры, технические требования и методы испытаний. Electromagnet compatibility of technical means. Test equipment. Shielded chambers. Classes, general parametres, technical requirements and test methods.

ГОСТР 50414-92

  • Документ SP–3-0092: (Стандарт TIA-942, редакция 7.0, февраль 2005) Телекоммуникационная инфраструктура Центров Обработки Данных.

стандарт TIA-942

Оборудование Помещений для томографов, рентгеновского оборудования, поверочных радиационных установок.

Согласно требований руководящих документов СанПиН 2.6.1.1192-03

К УСТРОЙСТВУ И ЭКСПЛУАТАЦИИ РЕНТГЕНОВСКИХ КАБИНЕТОВ, АППАРАТОВ И ПРОВЕДЕНИЮ РЕНТГЕНОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ САНИТАРНЫЕ ПРАВИЛА И НОРМАТИВЫ СанПиН 2.6.1.1192-03

Помещения данных установок оборудуются специальными средствами защиты.

Исходными данными для расчета служат геометрические размеры помещения, информация о материале стен, информация о месте размещении оборудования (источнике излучений), характеристики этого оборудования, в части параметров излучения, выбор направления основного излучения, возможен вариант расчета нескольких вариантов. Учитывается назначение смежных помещений, для выбора требуемого коэффициента ослабления.

"Конструктивные и объемно-планировочные решения" должен содержать:

  • обоснование проектных решений и мероприятий, обеспечивающих:
  • соблюдение требуемых теплозащитных характеристик ограждающих конструкций;
  • снижение шума и вибраций;
  • гидроизоляцию и пароизоляцию помещений;
  • снижение загазованности помещений;
  • удаление избытков тепла;
  • соблюдение безопасного уровня электромагнитных и иных излучений, соблюдение санитарно-гигиенических условий

Необходимо предусмотреть

  • рентгензащитные окна и рентгензащитные двери с требуемыми расчетными показателями .
  • места установки оборудования
  • вентиляцию и освещение
  • рассчитывать силовое питание, электромагнитные помехи от другого оборудования

Результатом расчета является требуемая толщина барито-бетонной штукатурки и толщина рентген защитных дверей, окон и др средств защиты.

Материалы

  1. Свинец листовой Прокат, Гост 9559-89
  2. Концентрат Барита (барит) Гост 4682-84, молотый, класса А, Б, сорт КБ-3, КБ-6 (объемный вес 2,7 т/мз) Содержание сульфата бария: 80-90%, СниП 2.08.02-89, СанПин 2.6.1.802-99 рекомендации по приготовлению барито бетонной штукатурки
  3. Резина рентгенозащитная ТУ 38-105-455-98 свинцовый экв. 1,0 мм. Pb
  4. Стекло рентгенозащитное ТФ-5, -105 Гост 9541-75 свинцовый экв. 2,5 мм. Pb

Большинство этих требований учитываются и при проектировании чистых помещений, звукоизоляционных кабин, хранилищ радиоактивных отходов. Конструкции данных помещений выполняются преимущественно из нержавеющей стали и материалов легко дезактивируемых.

1. Экранированные, герметичные, защитные помещения рентгеновских и поверочных установок и томографов, хранилищ ТРО и ЖРО.

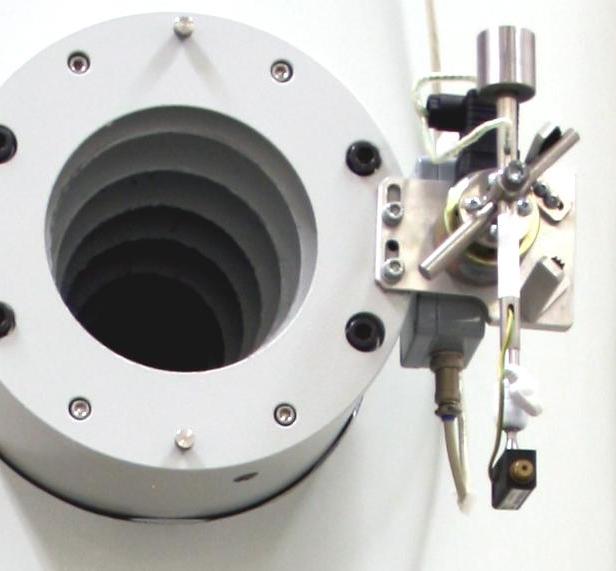

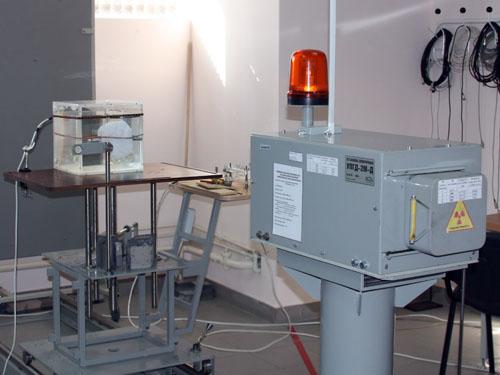

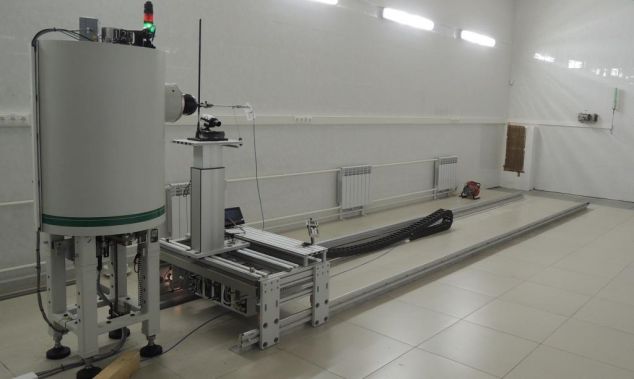

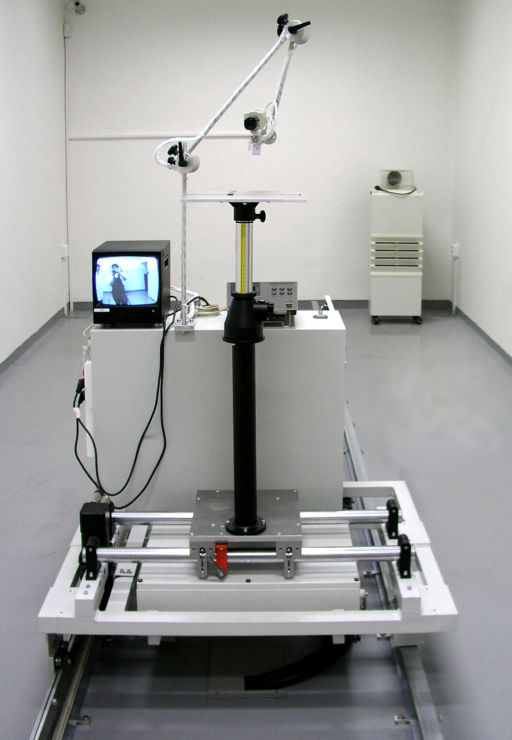

  • дозиметрические поверочные установки гамма, бета и нейтронного излучения Белорусской фирмы «Атомтех» АТ130 и АТ110

http://www.atomtex.com/ru

Японской фирмы Fujielectric

http://www.fujielectric.com/

  • рентгенозащитные камеры для проведения неразрушающего контроля, перегородки, двери, просвинцованные стекла.

Конструкция камеры представляет собой стационарные и мобильные защитные помещения и экраны, собираемые на объекте с отделкой (или без) стеновыми металлическими, полимерными панелями, металлическими, композитными профилями Forster, Bosh, Татпроф, Агрисовгаз и др. Материал защиты – свинец, закрепленный на профилях специальной конструкции, для обеспечения непрерывности радиационной защиты. Предусмотрена защита технологических отверстий под инженерные коммуникации.

Облучатели и контейнеры фирм PWT, Bertholdи др.

https://www.berthold.com/

http://www.ptw.de

  • установки цементации ТРО и ЖРО NukemTechnologies и др.

https://www.nukemtechnologies.com/

  • рентгеновские стационарные установки и камеры

Скачать каталог JAEA
