Реализованные проекты

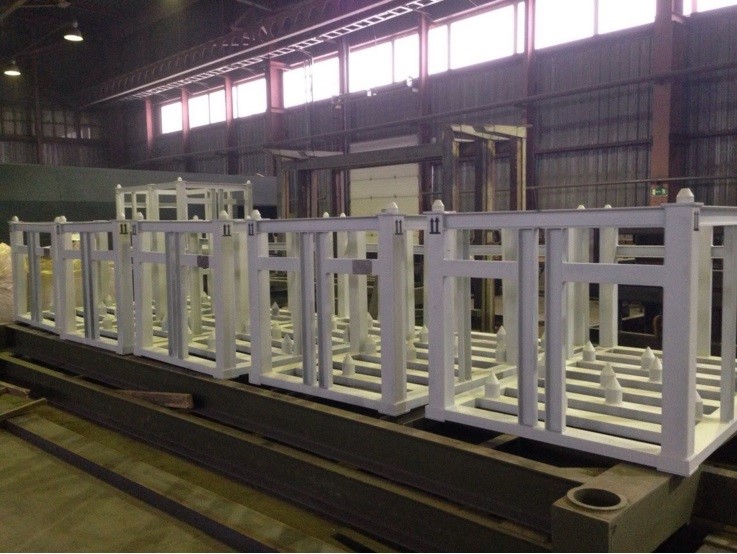

В течении нескольких лет ООО НТЦ выполняло работы по изготовлению клетей для Балаковской АЭС
(код МТРиО - 423116)

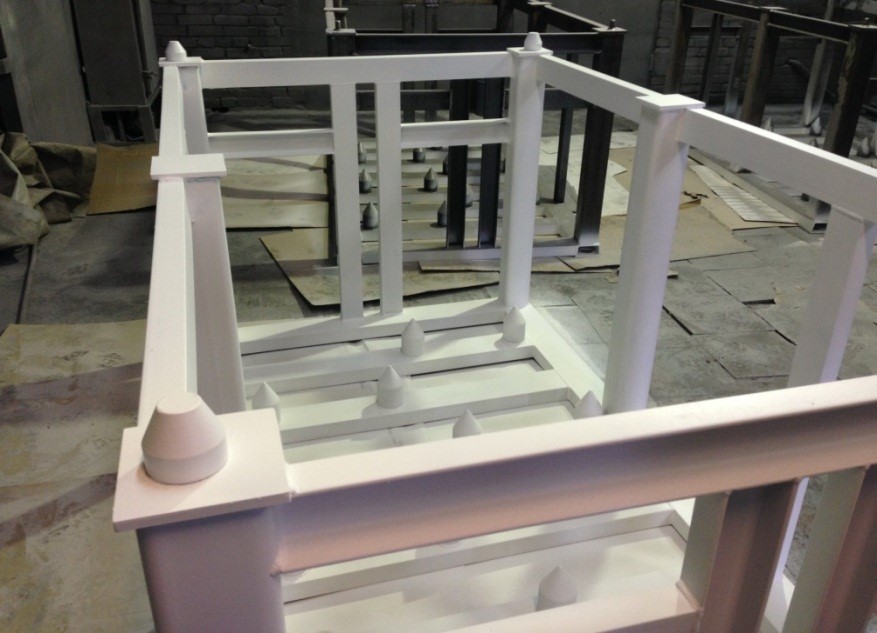

Клеть предназначена для размещения в ней на хранение шести бочек (БЗ 1А2-200 или БС 1А2-200 по ГОСТу 13950 с изм.2), заполненных твердыми радиоактивными отходами, в соответствии с СПОРО-2002 (с изм. № 1) относящимися к категории: ОНРАО, НАО, в хранилищах АЭС.

Основные параметры клети

  • номинальная грузоподъемность клети (не менее), кг 3000;
  • масса клети расчетная, кг, 418 ± 0,5.
  • высота, мм 1045;
  • длинна, мм 2240;
  • ширина, мм 1250;
  • Классификационное обозначение по ПНАЭ Г-01-011-97 – 4Н;
  • Категория по сейсмостойкости по НП-031-01 – II;

Наружные и внутренние поверхности покрываются грунтовкой ЭП-0199 в один слой и эмалью ЭП-5287М, в четыре слоя.

На корпусе клети установлены захваты для подъема стропами. Предусматривалаось изготовление захватов съемными (типа - рымболт). Режим эксплуатации клети обеспечивал установку друг на друга в 9 ярусов в ячейках ХТРО.

Срок службы клетей 30 лет. Конструкция данной клети обеспечивала достаточно свободное размещение шести бочек (БЗ 1А2-200 или БС 1А2-200 по ГОСТу 13950 с изм.2) с ТРО.

Сборка под сварку и сварка деталей производилась в соответствии с требованиями технологического процесса на сварку.

Около шовные поверхности деталей очищались от брызг металла.

Качество сварных соединений должно было соответствовать требованиям ОСТ 24.940.01-90.

Допуски геометрической формы – прямолинейности, плоскостности, круглости, цилиндричности, профиля продольного сечения, должны быть в пределах допуска на размер для данной поверхности.
